Установка IP системы видеонаблюдения является важным шагом для обеспечения безопасности и контроля на вашем объекте. В этой статье мы предоставим подробное пошаговое руководство по установке IP-системы видеонаблюдения с использованием 3 камер PX-IP-BH30-S50-P/C, 1 камеры PX-IP-DB-SG50-P/M, видеорегистратора EVN-8116-4, коммутатора POE-402 и жесткого диска Western Digital WD Purple WD10PURZ. Следуя этим пошаговым инструкциям, вы сможете установить надежную и эффективную систему видеонаблюдения.
Перед началом установки убедитесь, что у вас есть следующее оборудование:
- 3 камеры PX-IP-BH30-S50-P/C
- 1 камера PX-IP-DB-SG50-P/M
- Видеорегистратор EVN-8116-4

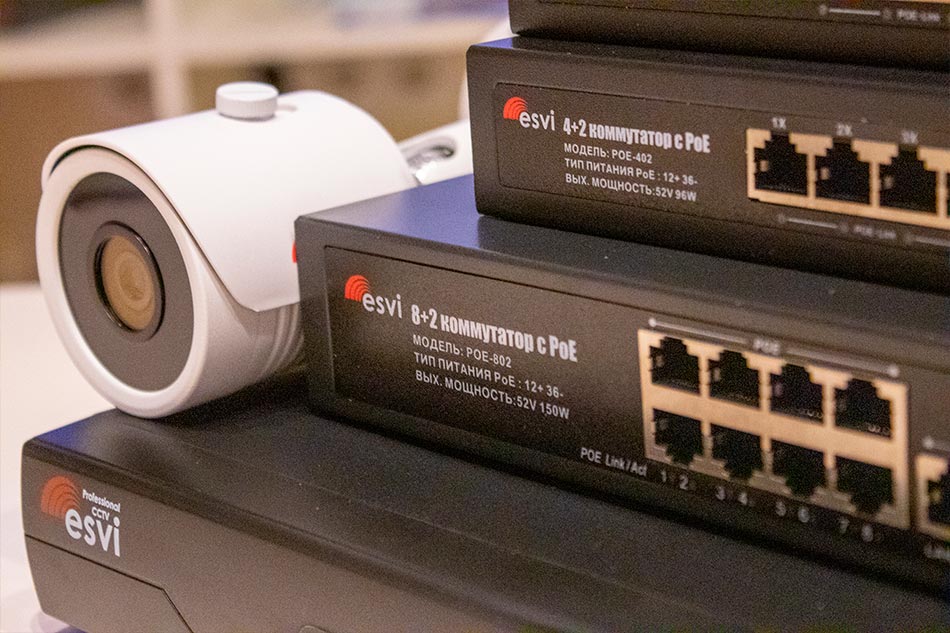

- Коммутатор POE-402
- Жесткий диск Western Digital WD Purple WD10PURZ
- Сетевые кабели
- Монитор или телевизор для настройки видеорегистратора
- Детали настройки сети (например, IP-адреса и пароли)
Шаг 1: Планирование и подготовка
Оцените область наблюдения и определите оптимальные места для установки камер PX-IP-BH30-S50-P/C и PX-IP-DB-SG50-P/M, учитывая факторы охвата и видимости.
Определите подходящие места для монтажа камер, обеспечивая надежное крепление и четкую видимость.
Выберите место для установки видеорегистратора EVN-8116-4 и коммутатора POE-402, обеспечивая легкий доступ и достаточную вентиляцию. А также не забывайте о возможности подключения видеорегистратора к маршрутизатору или телевизору, которые, желательно должны находиться рядом.

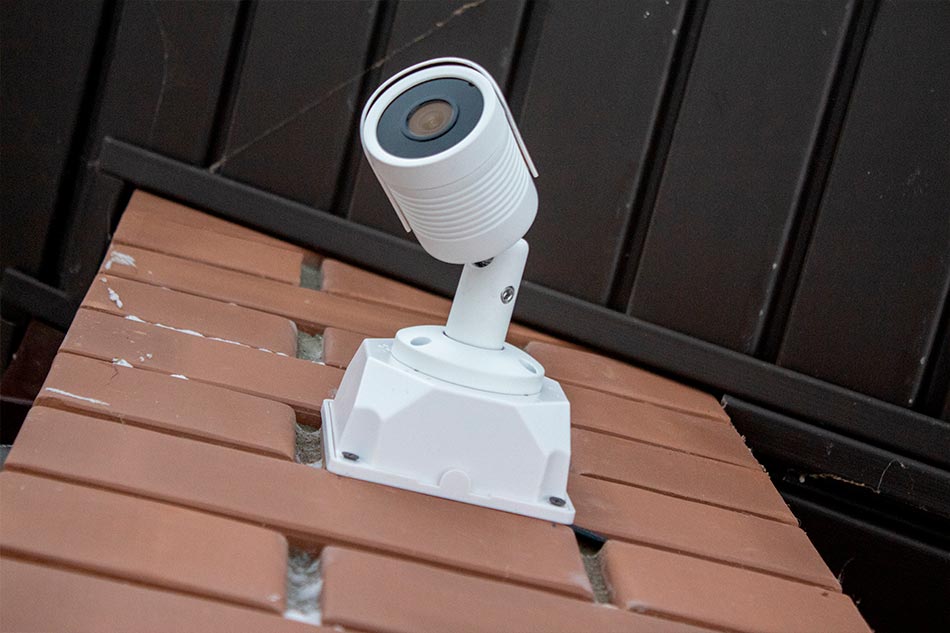

Шаг 2: Установка камер
Установите каждую камеру PX-IP-BH30-S50-P/C и PX-IP-DB-SG50-P/M на ее предназначенное место, надежно закрепив их с помощью предоставленных кронштейнов и винтов.
Подключите сетевой кабель от каждой камеры к коммутатору POE-402, обеспечивая надежное и безопасное подключение.
Шаг 3: Настройка видеорегистратора и жесткого диска
Разместите видеорегистратор EVN-8116-4 рядом с монитором или телевизором для удобного доступа в процессе настройки.
Подключите видеорегистратор EVN-8116-4 к коммутатору POE-402 с помощью сетевого кабеля.
Подключите монитор или телевизор к видеорегистратору с помощью кабеля HDMI или VGA для вывода видеосигнала.

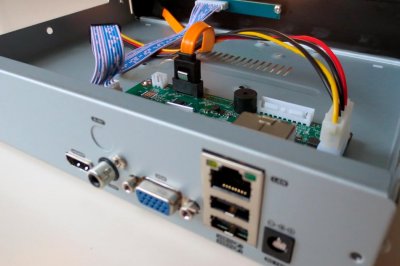

Установите жесткий диск Western Digital WD Purple WD10PURZ в соответствующий слот на видеорегистраторе, следуя инструкциям производителя.
Шаг 4: Настройка сети
Подключите коммутатор POE-402 к локальной сети с помощью сетевого кабеля.
Убедитесь, что настройки IP-адресов видеорегистратора EVN-8116-4 и коммутатора POE-402 совместимы с настройками вашей сети.
Настройте необходимые параметры сети, такие как переадресация портов или статические IP-адреса, для возможности удаленного доступа к системе видеонаблюдения.
Шаг 5: Тестирование и конфигурация системы
Включите камеры PX-IP-BH30-S50-P/C и PX-IP-DB-SG50-P/M, видеорегистратор EVN-8116-4 и коммутатор POE-402.
Получите доступ к пользовательскому интерфейсу видеорегистратора через подключенный монитор или телевизор и настройте основные параметры, такие как язык, дата и время.
Отформатируйте жесткий диск Western Digital WD Purple WD10PURZ через меню настроек видеорегистратора для подготовки его к записи.

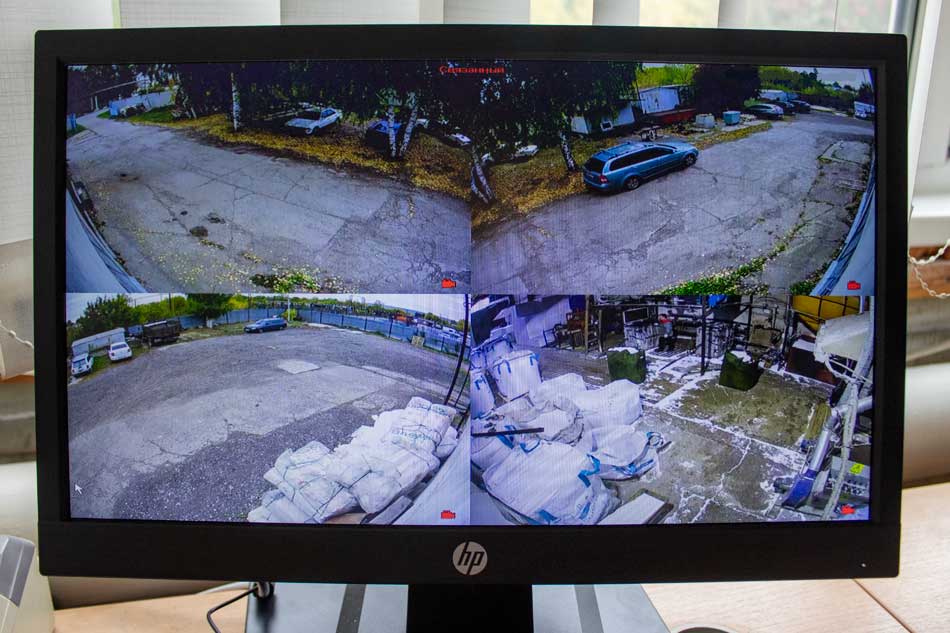

Проверьте видеопотоки камер на подключенном мониторе или телевизоре, чтобы убедиться в правильной установке и настройке.
Протестируйте функциональность удаленного доступа, получив доступ к системе видеонаблюдения через компьютер или мобильное устройство с использованием указанного IP-адреса или доменного имени.
Следуя этим пошаговым инструкциям, вы сможете успешно установить систему IP-видеонаблюдения с использованием камер PX-IP-BH30-S50-P/C, 1 камеры PX-IP-DB-SG50-P/M, видеорегистратора EVN-8116-4, коммутатора POE-402 и жесткого диска Western Digital WD Purple WD10PURZ. Помните соблюдать правила безопасности и обращаться к руководствам пользователя для получения точных инструкций относительно вашего оборудования. Правильно установленная система видеонаблюдения поможет вам повысить уровень безопасности и возможности контроля на вашем объекте.
