Установка домофона Hikvision + подключение к Hik-Connect в Чебоксарах

Установка домофона Hikvision + подключение к Hik-Connect в Чебоксарах

В современном обустройстве объектов важно учитывать возможности беспроводных решений, особенно если прокладка проводов невозможна. В данном проекте была установлена вызывная панель Hikvision DS-KV6103-PE1(C) и монитор видеодомофона Hikvision DS-KH6320-WTE1, связанные через точку доступа к существующей Wi-Fi сети маршрутизатора MikroTik. Важным элементом системы является подключение дополнительных устройств, таких как считыватель карт, контроллер замка и кнопка выхода, а также настройка удалённого управления через интернет.

Для установки и настройки использовались:

  • Вызывная панель Hikvision DS-KV6103-PE1(C)
  • Монитор видеодомофона Hikvision DS-KH6320-WTE1
  • Маршрутизатор с Wi-Fi для подключения устройств к существующей сети с доступом в интернет
  • Считыватель карт стандарта Em-Marine
  • Контроллер замка для управления электромагнитным замком двери
  • Кнопка выхода для открытия двери изнутри
  • Мобильное приложение Hik-Connect для удалённого управления системой через интернет

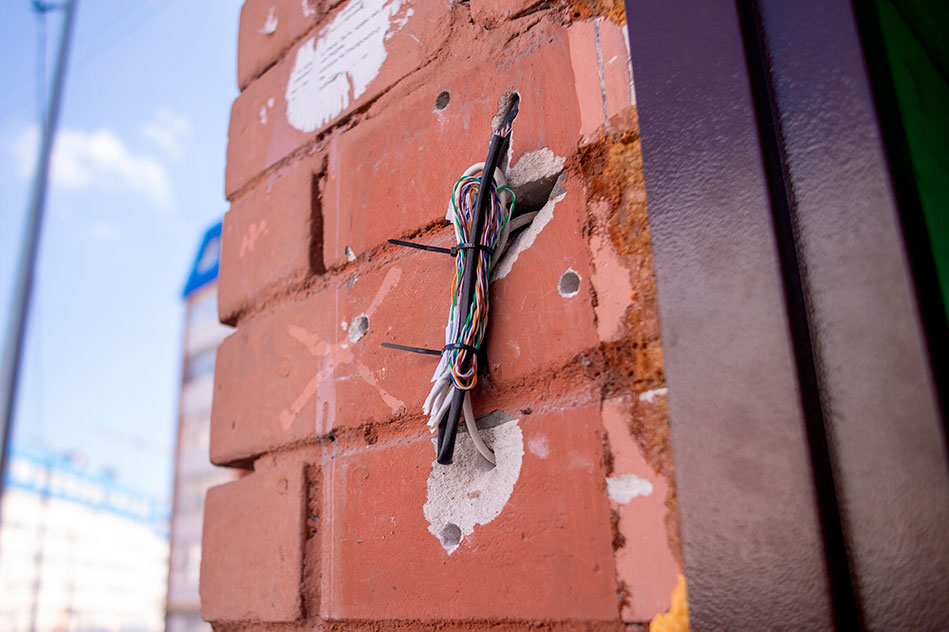

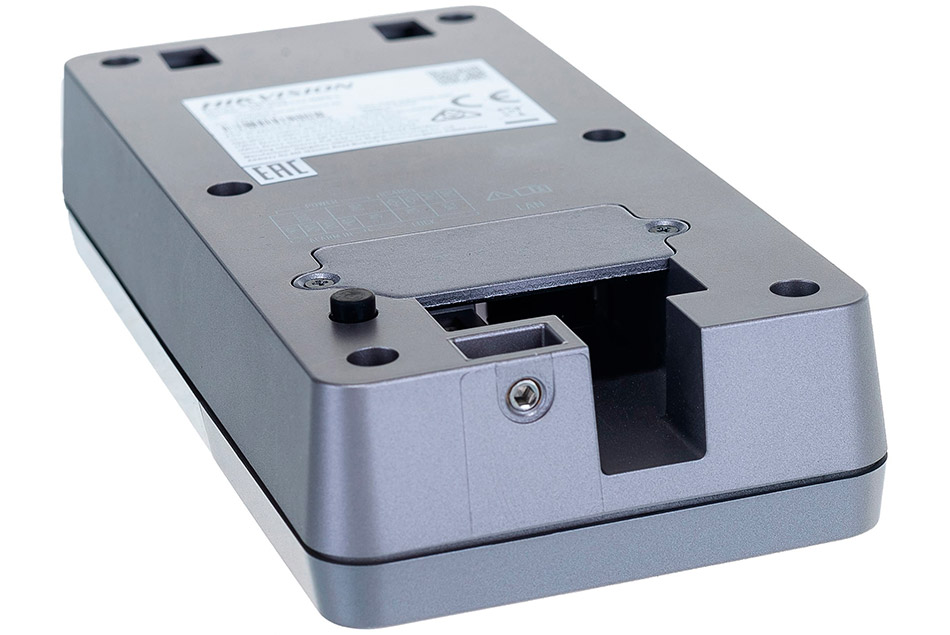

Монтаж вызывной панели Hikvision DS-KV6103-PE1(C)

Монтаж вызывной панели Hikvision DS-KV6103-PE1(C)

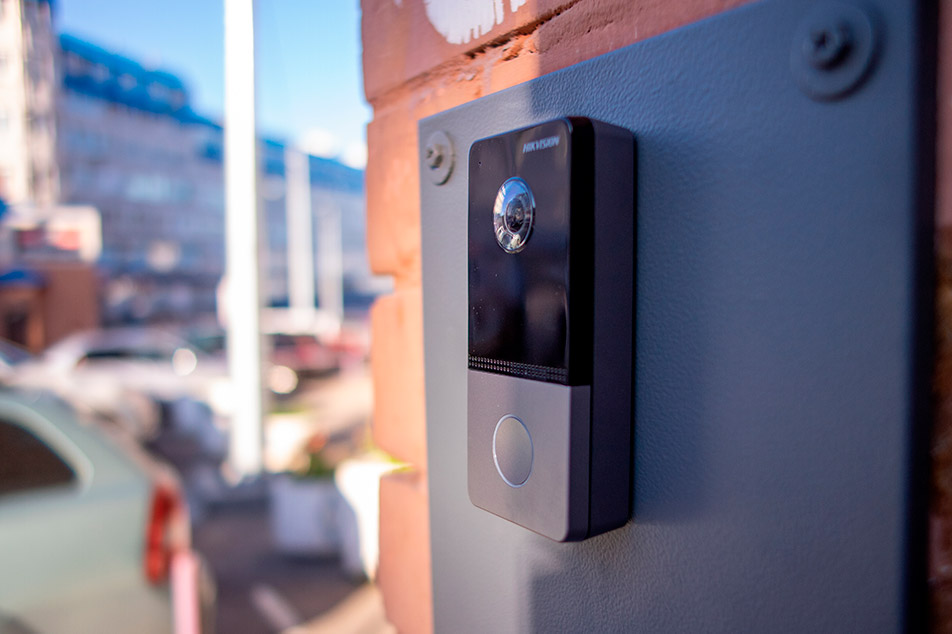

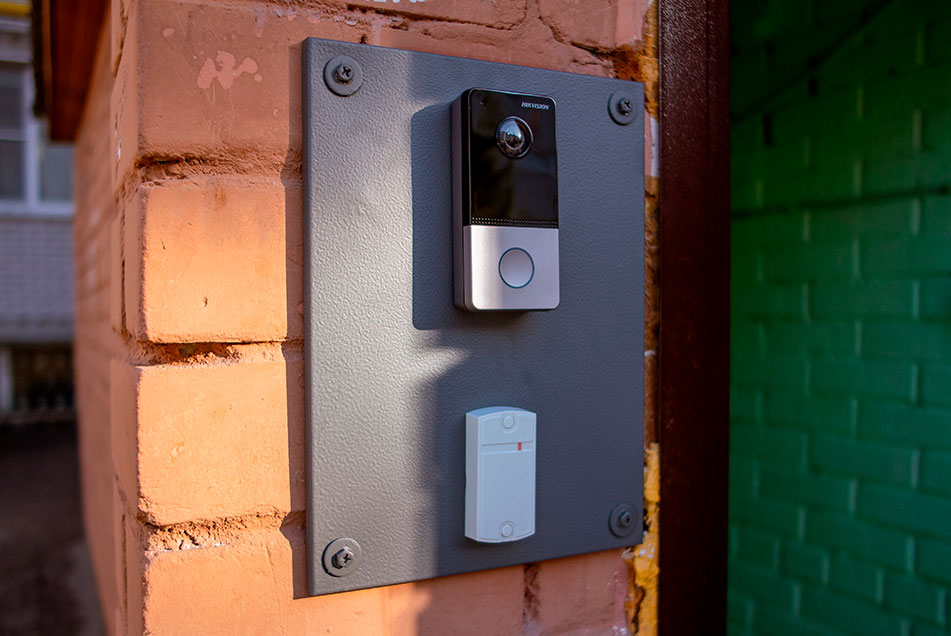

Вызывная панель Hikvision DS-KV6103-PE1(C) была установлена рядом с входной дверью с целью обеспечения контроля доступа и видеофиксации посетителей.

Подключение дополнительных устройств
1. Считыватель карт при прикладывании брелоков или карт отправляет данные по протоколу iButton (Dallas Touch Memory) в контроллер, что позволяет пользователям при идентификации открывать дверь при помощи бесконтактных карт доступа.
2. Контроллер замка Z-5R это сердце управления СКУД и позволяет управлять замком как по сигналу с панели, при нажатии на кнопку выхода, так и с помощью удалённого устройства.
3. Электропитание вызывной панели осуществляется через блок питания на 12 В.

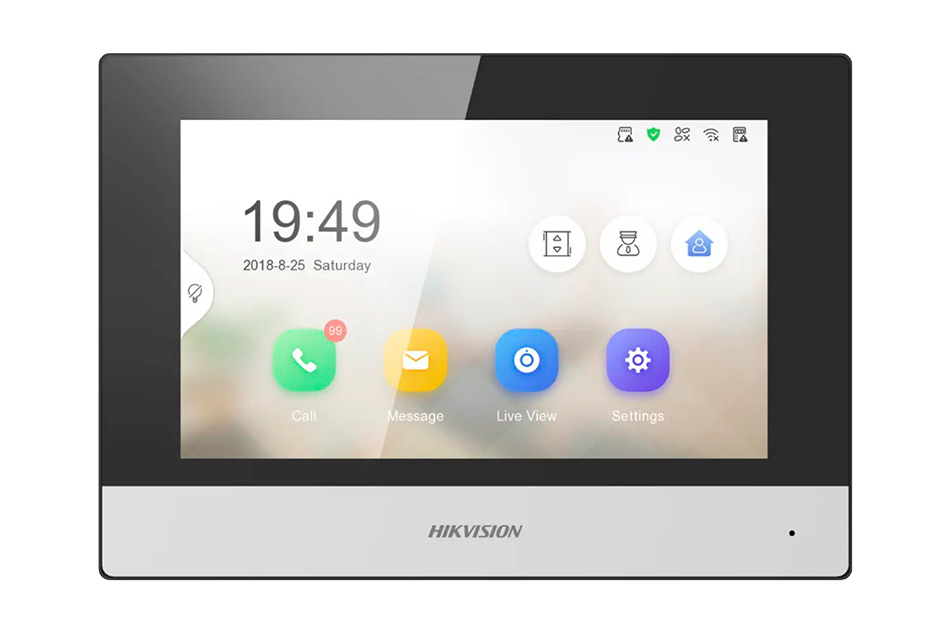

Установка и настройка монитора Hikvision DS-KH6320-WTE1

Установка и настройка монитора Hikvision DS-KH6320-WTE1

Монитор Hikvision DS-KH6320-WTE1 был установлен внутри помещения для приёма вызовов с вызывной панели, а также для управления замком. Он оснащён сенсорным экраном и встроенным динамиком с микрофоном для двусторонней связи с посетителями.

Из-за невозможности прокладки кабеля между вызывной панелью и монитором было принято решение использовать существующую сеть Wi-Fi для связи между устройствами. Это значительно упростило монтаж и минимизировало необходимость в строительных работах.

В настройках точки доступа был указан SSID существующей Wi-Fi сети и пароль для подключения к маршрутизатору. Вызывная панель успешно получила IP-адрес в сети и была готова к работе.

Аналогично, монитор был подключён к той же Wi-Fi сети. После этого монитор автоматически обнаружил вызывную панель в локальной сети, что обеспечило связь между ними без необходимости в проводном подключении.

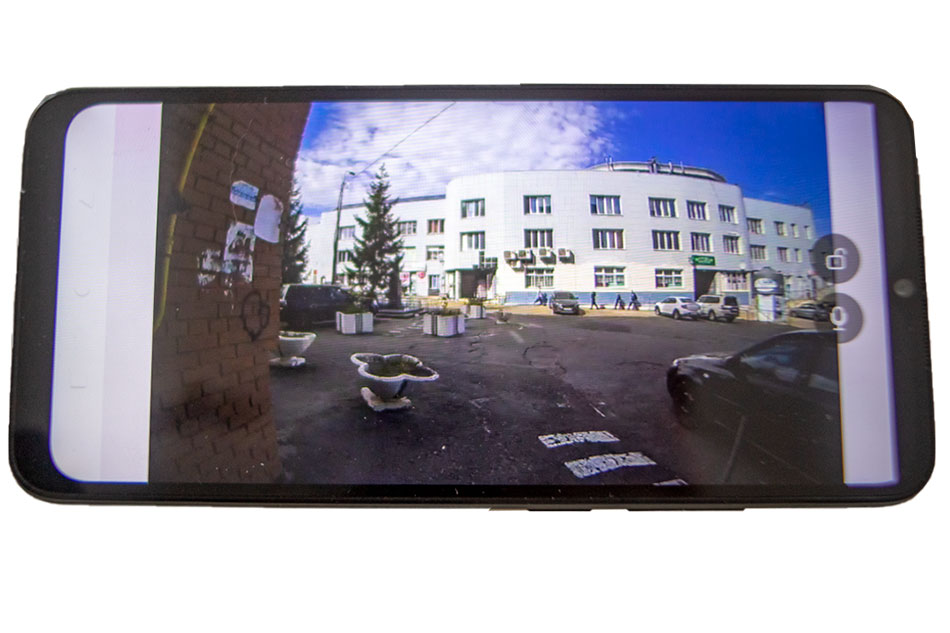

Настройка удалённого доступа видеодомофона через интернет и Hik-Connect

Настройка удалённого доступа видеодомофона через интернет

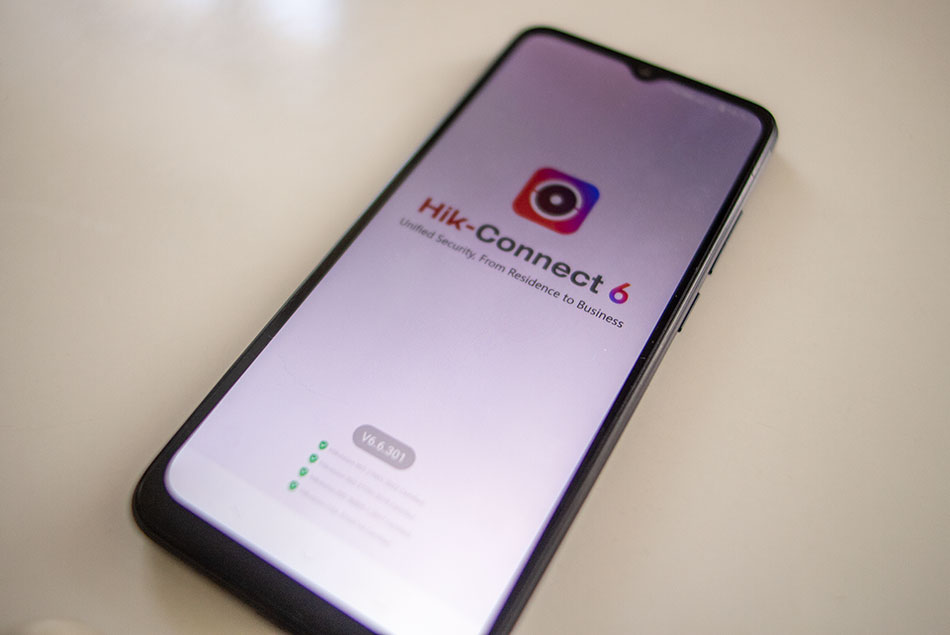

Для обеспечения удалённого контроля и управления системой была настроена интеграция с облачным сервисом Hik-Connect. Это позволило пользователям управлять системой через интернет с мобильного устройства.

Настройка Hik-Connect:

1. Регистрация в приложении: Через веб-интерфейс вызывной панели и монитора устройства были зарегистрированы в сервисе Hik-Connect с использованием серийных номеров.
2. Удалённый доступ: Теперь пользователи могут видеть изображение с камеры вызывной панели, общаться с посетителями, а также открывать дверь дистанционно через приложение на смартфоне.

Установка вызывной панели Hikvision DS-KV6103-PE1(C) и монитора Hikvision DS-KH6320-WTE1 с подключением через Wi-Fi сеть маршрутизатора позволила обеспечить надёжную и функциональную систему контроля доступа без необходимости прокладки кабелей. Интеграция с RFID-считывателем и удалённое управление через интернет дают пользователям дополнительный уровень удобства и безопасности.
